了解卡盘式除尘滤筒从结构开始讲起

对于卡盘式除尘滤筒来讲,如今的使用范围已经是越来越广泛了,尤其是随着时间的增长,使用该设备的用户也已经是越来越多了,为了帮助大家更好的了解有关于卡盘式除尘滤筒的相关信息,下面就来让我们为大家讲解一下卡盘式除尘滤筒的结构,希望可以增添大家对于该设备的了解。

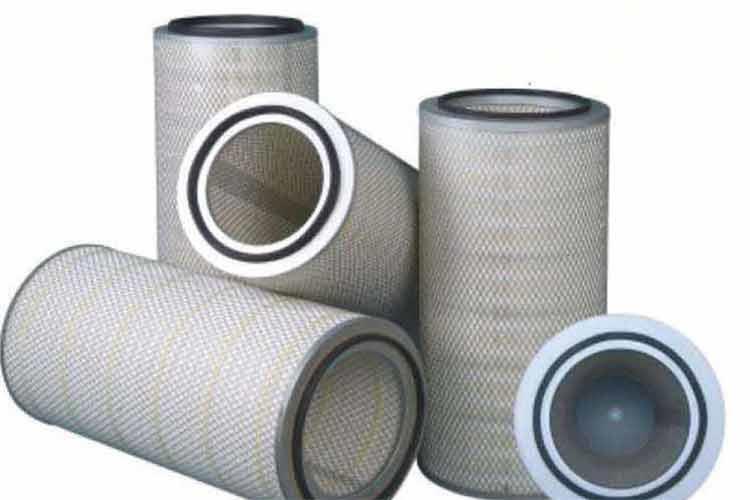

卡盘式除尘滤筒包括用隔板分隔的过滤室和净气室两个气室,旋转脉冲喷吹的部件包括喷吹导管、圆形滤筒




卡盘式除尘滤筒包括用隔板分隔的过滤室和净气室两个气室,旋转脉冲喷吹的部件包括喷吹导管、圆形滤筒、滤筒内的三角形滤筒框架以及安装在滤筒中心位置的喷吹管,喷吹管与喷吹导管连接,滤筒与水平方向呈一倾斜角度安装在过滤室内部,喷吹导管在净气室内一直延伸至穿出净气室,较终与脉冲气包连接;滤筒框架与喷吹管、喷吹管与喷吹导管的端部连接处采用喷吹安装组件连接。



滤筒框架连接入一个喷吹管前接头,喷吹管前端的连接法兰采用喷吹管连接板连接至喷吹管前接头


卡盘式除尘滤筒框架与喷吹管的端部连接处的喷吹安装组件的结构为:滤筒框架连接入一个喷吹管前接头,喷吹管前端的连接法兰采用喷吹管连接板连接至喷吹管前接头,喷吹管前接头连接一个双头螺柱,双头螺柱固定至卡盘式除尘滤筒框架上。

喷吹导管与喷吹管的尾部连接处的喷吹安装组件的结构为:喷吹管后端的连接法兰采用喷吹管连接板连接至喷吹管后接头,喷吹管后接头通过内丝连接喷吹导管,喷吹管后接头通过与内丝的夹紧固定在隔板上,喷吹管为矩形方管与连接法兰的焊接件。

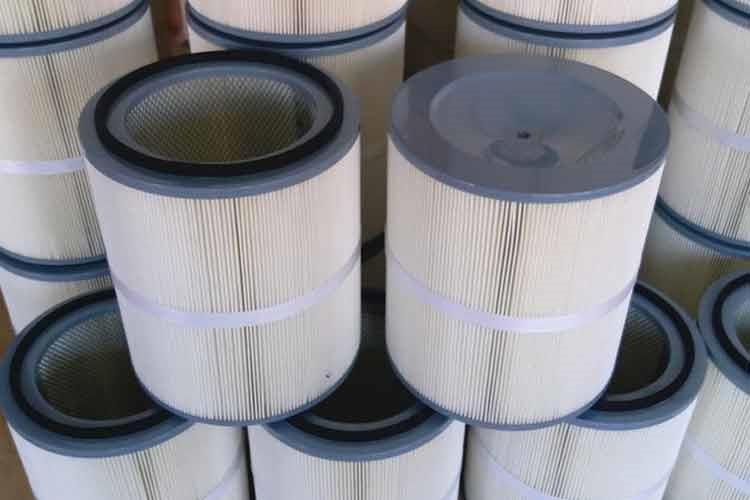

卡盘式除尘滤筒管路系统与该喷吹安装组件结构的结合,使脉冲喷吹清灰时气流分布均匀,提高了清灰效率


卡盘式除尘滤筒管路系统与该喷吹安装组件结构的结合,使脉冲喷吹清灰时气流分布均匀,提高了清灰效率;喷吹时气流的反作用力推动喷吹导管旋转,可提高清灰面积,实现了喷吹能源的较大利用;使除尘器工作时更安静,消耗压缩空气量更少,更节能环保;清灰时避免了卡盘式除尘滤筒受力不均,局部清灰死角或过载,可提高滤筒的使用寿命。【具体可参考《环保除尘滤筒内部材质大比拼切实提升加工质量水平》的相关内容】



综和以上全部的内容,大家有没有对卡盘式除尘滤筒结构有了更加深入的了解呢。如若我们分享的内容给您提供了帮助,欢迎您继续关注我们的网站,我们会为大家持续更新时讯信息,努力为每一位客户提供优质的服务。
